各种波纹管补偿器类型及应用(上篇)

来源:15002111058 发布时间:2020/10/22 10:53:14
 一.概述

    波纹管习惯上也叫波纹管补偿器、膨胀节、伸缩节,是用以利用波纹管的弹性元件的有效 伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置,属 于一种补偿元件。补偿器由波纹元件及接管(筒节)、导流筒、外护管、端板等相关结构件构 成。可对轴向,横向,和角向位移的的吸收,用于在管道、设备及系统的加热位移、机械位 移吸收振动、降低噪音等。

二.主要技术参数和设计制造标准
     主要技术参数:压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式。
目前GJ认可并执行的标准有美国膨胀节制造商协会 EJMA 标准,GJ标准 GB/T 12777-1999《金属波纹管膨胀节通用技术条件》。

三.波纹补偿器的型式和工作原理
1)波纹管按位移形式分类,基本可分为轴向型、横向型、角向型及压力平衡型波纹管。
2)按是否能吸收管道内介质压力所产生的压力推力(盲板力)分类,可分为无约束型波纹 管和有约束型波纹管。
3)按波纹管的波形结构参数分类,可分为 U 形、Ω形、S 形、V 形波纹管(当前国内外的 金属波纹管产品以采用 U 状波形结构者居多)。
    每一类都有各自的优点和缺点,所以必须根据不同的使用条件,恰当地选用才能使金属 波纹管正常工作,做到金属波纹管设计选型的经济合理。(未完待续。。。)

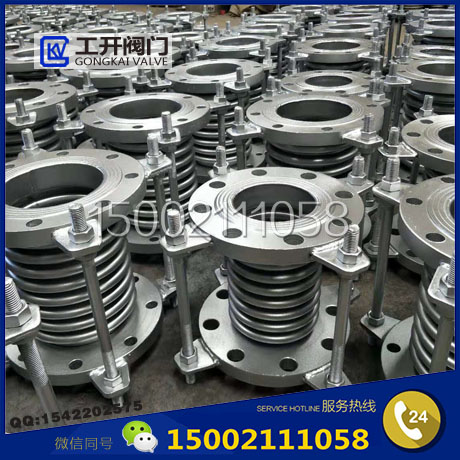

波纹管补偿器
