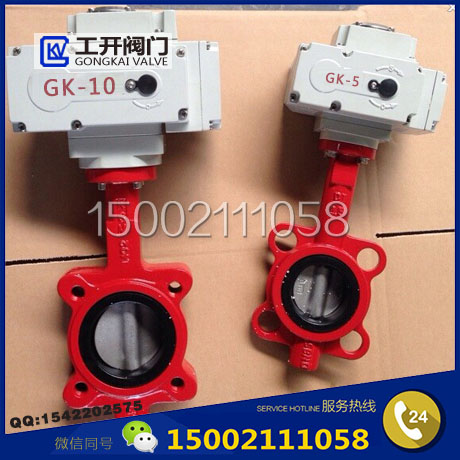

GK-D 系列电动蝶阀是由角行程电动执行器和蝶形阀体组成的控制阀。主要适用于空调、制冷、采暖等楼宇自动控制系统,同时也适用于化工、石油、冶金、电力、轻工等行业的生产过程的自动控制系统。以满足调节流量和截流介质的要求。
主要特点:
阀体技术参数:
注:蝶板材料一般为球墨铸铁(镀镍),如果需要球墨铸铁(尼龙涂层),订货时请注明。
安装注意事项:
1、室内安装注意事项
1) 属非防爆产品,所以不要安装在有爆炸性气体的室内。
2)安装在有水飞溅的场合时,请加装防护盖,以策万全。
3)请预留进线、手动时所需要的空间。
2、室外安装注意事项
1)请加装整机防护罩,避开雨水和阳光直射。
2)请预留进线、手动时所需要的空间。
注:阳光直射会造成机内高温,加速元器件的老化。 雨水会加速密封件的老化,造成渗水而损坏机器。
3、法兰选用
1)管道安装法兰应使用承焊法兰,严禁使用平焊法兰,其蝶阀专用法兰如图所示。
2)法兰安装时严禁使用密封垫片。
4、调节阀与管道的连接
阀体与安装管道保持自然同轴,避免阀体侧漏。
主要特点:
- 外形美观、结构紧凑, 小型轻便,安装方便.易于拆装及维修。
- 90 度回转启闭迅速,调节性能好。
- 启闭力矩较小,转轴两侧蝶板受介质作用基本相等, 而产生转矩的方向相反,故启闭较省力。
- 低压密封性能好。
- 流体阻力小。
- 功能强劲,有多种控制信号与反馈信号供选择。
- 蜗轮输出轴一体化设计,传动精度高。
- 安全可靠,能够通过 AC1500V 耐压检测,选用 F级绝缘电机。
- 启动和关闭次数 2 万次。
- IP65 高标准防护等级。
型号 | GK-5 | GK-10 | ||||||
电源 | DC24V | AC24V | AC220V | AC380V | DC24V | AC24V | AC220V | AC380V |
电机功率 | 20 W | 10 W | 40 W | 23 W | ||||
额定电流 | 2 A | 2.2 A | 0.24 A | 0.15 A | 2.4 A | 3 A | 0.32 A | 0.19 A |
输出转矩 | 50 N·m | 100 N·m | ||||||
运行时间 | 10 s | 30 s | 10 s | 30 s | ||||
控制信号 | 开关量; DC 0~10V,DC 4~20mA | |||||||
反馈输出 | 有源反馈,无源反馈(干触点反馈); DC 0~10V,DC 4~20mA | |||||||
转动角度 | 0~360° | 0~90° | ||||||
耐压性能 | 500V AC/分钟 | 1500V AC/分钟 | 500V AC/分钟 | 1500V AC/分钟 | ||||
绝缘性能 | 100MΩ (300VDC) |
100MΩ(500VDC) | 100MΩ (300VDC) |
100MΩ(500VDC) | ||||
重量(参考值) | 2.2 Kg | 4 Kg | ||||||
工作环境温度 | -10~60℃ | |||||||
防水性能 | IP65 | |||||||
罩壳材料 | 铝合金压铸件 | |||||||
手动装置 | 带手动装置 | |||||||
执行器颜色 | 奶白色 |
阀体技术参数:
公称压力 |
1.6MPa |
阀体材料 |
灰铸铁 |
蝶板材料 |
球墨铸铁(镀镍),球墨铸铁(尼龙涂层)* |
阀座材料 |
橡胶;聚四氟 |
流量特性 |
近似等百分比特性 |
流体温度 |
0~110℃ |
连接方式 |
对夹式 |
阀体颜色 |
兰色 |
安装注意事项:
1、室内安装注意事项
1) 属非防爆产品,所以不要安装在有爆炸性气体的室内。
2)安装在有水飞溅的场合时,请加装防护盖,以策万全。
3)请预留进线、手动时所需要的空间。
2、室外安装注意事项
1)请加装整机防护罩,避开雨水和阳光直射。
2)请预留进线、手动时所需要的空间。
注:阳光直射会造成机内高温,加速元器件的老化。 雨水会加速密封件的老化,造成渗水而损坏机器。
3、法兰选用
1)管道安装法兰应使用承焊法兰,严禁使用平焊法兰,其蝶阀专用法兰如图所示。
2)法兰安装时严禁使用密封垫片。
4、调节阀与管道的连接
阀体与安装管道保持自然同轴,避免阀体侧漏。
电动蝶阀订货须知:
为了准确地为您选型,订货时请向我方提供如下具体参数:介质(流过蝶阀的流体介质及温度、粘度、比重等);流量大小(流过调节阀的介质流量大小,包括最大值和最小值);正常流动状态下的压降和关闭时的压降、口径、结构、连接形式等等;工作电压、控制信号和反馈信号;其他要求的工艺条件。
请完整提供上述信息,便于我方为您选择最适合于现场工况条件的电动蝶阀。
为了准确地为您选型,订货时请向我方提供如下具体参数:介质(流过蝶阀的流体介质及温度、粘度、比重等);流量大小(流过调节阀的介质流量大小,包括最大值和最小值);正常流动状态下的压降和关闭时的压降、口径、结构、连接形式等等;工作电压、控制信号和反馈信号;其他要求的工艺条件。
请完整提供上述信息,便于我方为您选择最适合于现场工况条件的电动蝶阀。
