V型球阀结构解剖图

    V型球阀的结构是球芯带有Ｖ型结构，阀芯是1/4球壳，开有V型缺口，流通能力大，可调范围大、具有剪切力，能关闭严密等特点，特别适用于流体物质带纤维状的工况。 一般情况下V型球阀都是单密封球阀。不适合用来双向使用。，适用于纸浆、砂浆、粘性流体的控制。

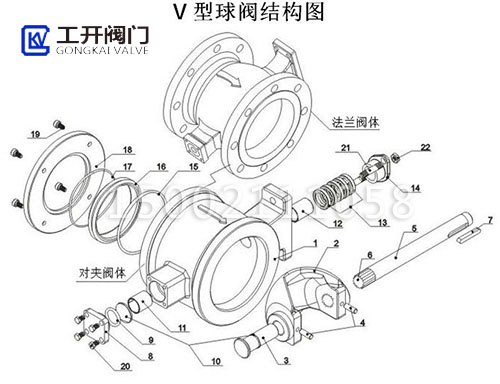

V型球阀结构解剖图：

V型球阀结构原理：
V型状边缘，切断杂质。在球体转动过程中，球体V型刀口与阀座相切，从而切断流体中的纤维和固态物质，而一般的球阀则不具备这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来极大的不便。而V型球阀其阀芯是不会被纤维卡住的。此外，由于采用了法兰连接形式，因而其拆装简便，无需特殊工具，维修维护也简单易行。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用，并既具有自洁功能又可防止球芯卡死，阀体、阀盖及阀座分别采用金属点对点结构，另外使用了摩擦系数较小的阀杆弹簧，因此，操作扭矩小，很稳定。
