截止阀-不锈钢氧气专用截止阀
JY41W氧气专用截止阀主要用来接通或截断管路中的介质，一般不用来调节流量，但适用的压力范围很广。氧气专用阀是为氧气管网特殊设计的专用阀门，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。
产品特点：
1、氧气截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有好的防爆阻燃性能，消除了氧气管路上的不安全因素。
2、密封面采用不锈钢本体加工而成或堆焊硬质合金，不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、 对于PN≤4.0MPa、DN＜200的阀门采用单阀瓣结构，介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥250的阀门采用双阀瓣结构，介质由阀瓣上方流入下方（即高进低出），一方面满足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。同时对于公称压力PN≥6.3MPa，DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
4、支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。
5、 阀杆上部带有防尘装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料和垫片材质为聚四氟乙烯，可确保使用时密封安全可靠。
6、 该阀设有导静电安全装置，可避免因静电产生火花。在阀体法兰上设有接地螺钉，通过导线将阀门静电直接导出去，确保阀门的使用安全性。
产品主要性能参数：
| 产品名称： |
YJ41W不锈钢氧气专用截止阀 |
驱动方式： |
手动 |
| 连接方式： |
法兰连接 |
公称通径： |
DN15~DN800 |
| 适用介质： |
氧气/液氧 |
公称压力： |
PN10~PN40 |
| 适用温度： |
t≤200℃ |
法兰标准： |
JB/T79;GB/T9113;HG/T20592 |
| 设计标准： |
GB/T12235;JB/T10530 |
测试标准： |
JB/T9092;GB/T26480;GB/T13927 |
| 阀体材质： |
不锈钢 |
阀杆 |
铬镍不锈钢 |
| 阀盖、阀瓣 |
铸铬镍钛不锈钢 |
阀杆螺母 |
青铜 |

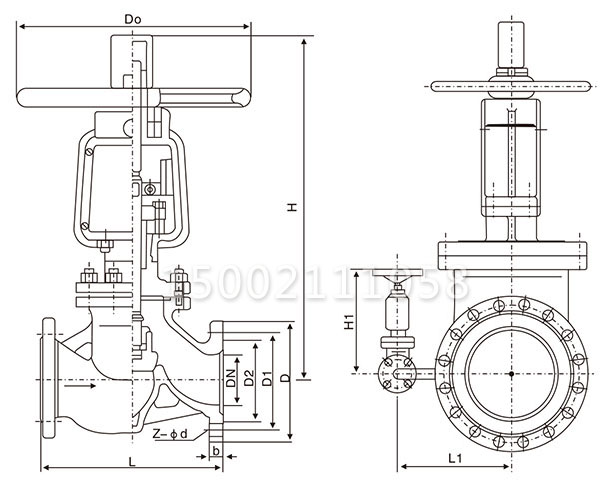

产品外形结构及主要连接尺寸：
| 通径 |
L |
D |
D1 |
D2 |
b |
z-d |
D0 |
H |
| 15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
100 |
190 |
| 20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
100 |
213 |
| 25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
125 |
236 |
| 32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
182 |
312 |
| 40 |
200 |
145 |
115 |
85 |
18 |
4-18 |
160 |
328 |
| 50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
320 |
450 |
| 65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
360 |
530 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
400 |
560 |
| 100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
450 |
618 |
| 125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
450 |
675 |
| 150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
560 |
743 |
| 200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
640 |
850 |
| 250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
720 |
975 |
| 300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
800 |
1115 |
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：
