GIDGID型-电动高真空蝶阀

GID型-电动高真空蝶阀
产品名称:GID型-电动高真空蝶阀
产品型号:GID
产品说明:
 高真空蝶阀

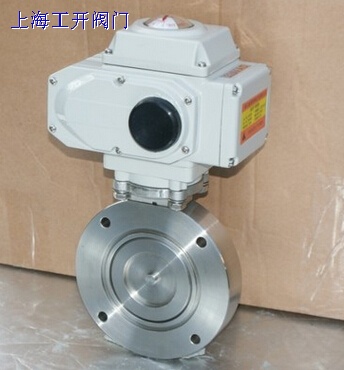

GID-电动高真空蝶阀
    GID型电动高真空蝶阀是采用回转型电动,电子调节式阀门驱动装置驱动阀杆与阀板执行启闭动作。真空蝶阀可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现真空阀门开,关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀体的阀板采用夹紧结构,把阀板的密封圈夹紧,除了能用在真空状态下,也能用在低压状态下使用。电动高真空蝶阀用于接通或切断真空管路中的气流。电动高真空蝶阀适用介质为纯净空气和非腐蚀性气体。
     GID系列电动高真空蝶阀规格从DN50-DN400可选。上海工开阀门制造有限公司生产的带有电动执行机构的高真空蝶阀分开关型高真空蝶阀智能调节型高真空蝶阀两种。
电动高真空蝶阀主要零件材料
    体、阀盖、阀杆:碳钢或不锈钢
    真空阀密封圈:丁腈橡胶、氟橡胶。
电动高真空蝶阀性能参数
适用范围(Pa)
105~1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-4
法兰标准
JB919
介质温度(℃)
 -25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
安装位置
任意
控制电路
标准出厂:AC220V/50Hz开关型
特殊指定:AC380V;DC24V开关型
信号反馈
智能型

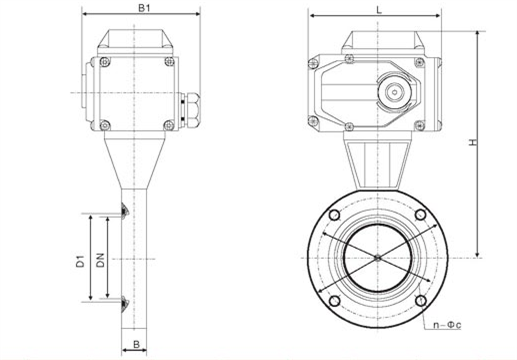

电动高真空蝶阀外形及连接尺寸
型号
通径(DN)
D
Do
B
H
L
n-ΦC
GID-40
40
85
70
22
183
157
4-Φ7
GID-50
50
110
90
22
195
157
4-Φ7
GID-65
65
105
70
26
203
157
4-Φ9
GID-80
80
145
125
30
213
157
4-Φ9
GID-100
100
170
145
30
231
157
4-Φ12
GID-150
150
220
195
35
251
157
8-Φ12
GID-200
200
275
250
40
315
207
8-Φ12
GID-250
250
330
300
45
343
207
8-Φ14
GID-300
300
380
350
45
368
207
8-Φ14
GID-400
400
500
465
60
451
256
8-Φ18
GID-500
500
600
565
80
535
280
12-Φ21
GID-600
600
710
670
100
576
280
12-Φ21
