ZCZ
法兰式蒸汽电磁阀
蒸汽电磁阀适用范围于以蒸汽为加热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸染机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制区。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
蒸汽电磁阀
主要特点
耐热:电磁部分、密封件部分用特种耐调温电工材料和密封材料,并应用了各种隔热措施。
耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损
耐冷凝:蒸 汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。
蒸汽电磁阀

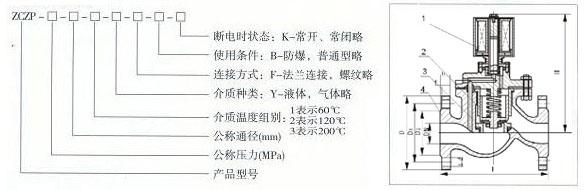

型号规格说明
蒸汽电磁阀
主要技术参数
工作介质
|
蒸汽及其他腐蚀性气体
|
介质温度℃
|
≤200
|
工作压力 MPa
|
1.6
|
工作压差 MPa
|
0.05~1.6
|
0.1~1.6
|
电源电压
|
AC220V其余规格可作特殊订货
|
使用寿命
|
按JB/T7352-94规定
|
额定流量系数 KV
|
泄漏量 ml/min
|
按JB/T7352-94·F规定
|
功 耗 VA
|
30、40
|
30
|
蒸汽电磁阀
安装尺寸
公称通径DN |
法兰连接 |
外形尺寸 |
法兰尺寸 |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
15 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
20 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
25 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
32 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
40 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
50 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
65 |
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
80 |
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
100 |
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
125 |
416 |
400 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
150 |
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
订货须知:
一、①ZCZ法兰式蒸汽电磁阀产品名称与型号②ZCZ法兰式蒸汽电磁阀口径③ZCZ法兰式蒸汽电磁阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定上海工开阀门的ZCZ法兰式蒸汽电磁阀型号,请按ZCZ法兰式蒸汽电磁阀型号直接向我司销售部办公电话:021-56051151 ,手机:15821524164 QQ:1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关021-56051151。
