ZQDF蒸汽电磁阀
产品说明
   ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
产品应用
   ZQDF蒸汽（液用）电磁阀可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF蒸汽电磁阀主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

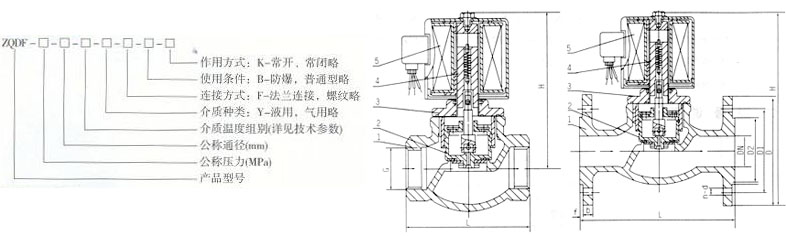

产品型号说明

产品特点
   耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
   耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
   耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
   耐冷凝：蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
产品结构与原理
   ZQDF蒸汽电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
产品主要技术参数

型号	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称压力MPa	1.6
工作压差MPa	DN15～50		0～1.6
	DN65～100		0.05～1.6
介质种类	煤气、空气等	饱和蒸汽	过热蒸汽或高温气体	水油液体	热水、油	油
介质温度℃	≤60	≤180	≤220	≤60	≤180	≤220
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
泄漏量m1/min	按JB/T7352-94·F规定
功耗	AC≤70VA DC≤60W
防爆标志	dIIBT4
出线口接头	内螺纹M20×1.5
环境温度	-40～+60℃

产品外形尺寸：

公称通径 DN	外形尺寸		内螺纹	外形尺寸		法兰连接
	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2	176	130	95	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65	-	-	-	265	290	185	145	118	20	3	4-Φ18
80	-	-	-	276	310	200	160	13	20	3	8-Φ18
100	-	-	-	373	350	220	18	156	22	3	8-Φ18

订货须知：
一、①ZQDF蒸汽电磁阀产品名称与型号②ZQDF蒸汽电磁阀口径③ZQDF蒸汽电磁阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定上海工开阀门的ZQDF蒸汽电磁阀型号，请按ZQDF蒸汽电磁阀型号直接向我司销售部办公电话：021-56051151 ，手机：15821524164 QQ：1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们为您审核把关021-56051151。
