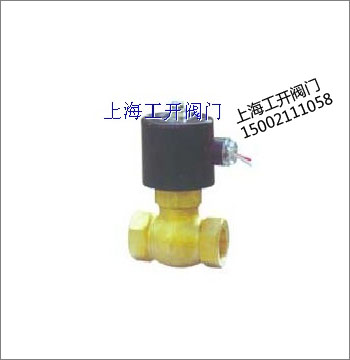

2L电磁阀
2L系列
电磁阀,用于管路中对介质二位式通断切换的自动控制。
2L电磁阀
型号规格说明
2L———170———15———AC220V
2L:二位二通电磁阀-蒸汽型
170:流量孔径:170-17mm 200-20mm 300-30mm 500-50mm
15:接管口径:15:1/2" 20:3/4" 25:1" 40:1 1/2" 50:2"
电源压力:AC220V/380V /36V DC24V/12V
备注:其他电压可特殊订做
2L电磁阀
技术参数
型号 |
2L170-10 |
2L170-15 |
2L170-20 |
2W200-25 |
2W300-35 |
2W300-40 |
2W500-50 |
使用液体 |
蒸汽、水、空气 |
动作方式 |
引导式(先导式) |
型式 |
常闭式 |
流量孔径mm |
17 |
25 |
30 |
50 |
CV值 |
4.8 |
12 |
20 |
48 |
接管口径 |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
使用流体粘滞度 |
20CST以下 |
使用压力 |
0.05~1.6MPa |
最大压力 |
20 |
工作温度 |
-5~80℃ |
使用电压范围 |
±10% |
阀体材质 |
黄铜 |
油封材质 |
EPDM、聚四氟乙烯 |
2L电磁阀

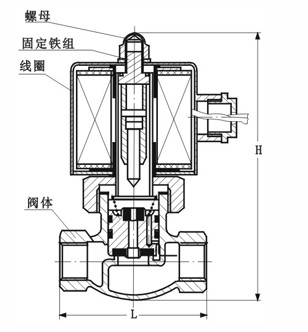

外形结构图
2L电磁阀
安装注意事项
1、安装电磁阀,阀体上的箭头标记,应同管路流体流向相一致。
2、电磁阀上的标牌参数应与实际使用要求相符。特别请注意标记的额定电压。
注:本阀没有安装防爆装置,不能在有爆炸性危险的场所使用。
订货须知:
一、①2L电磁阀产品名称与型号②2L电磁阀口径③2L电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定
上海工开阀门的2L电磁阀型号,请按2L电磁阀型号直接向我司销售部办公电话:021-56051151 ,手机:15821524164 QQ:1542202575订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关021-56051151。
