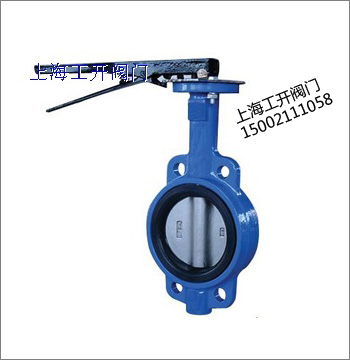

D71X手柄蝶阀
产品简述：对夹软密封蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长。
对夹软密封蝶阀结构特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
对夹软密封蝶阀主要技术参数
|
公称压力(Mpa)
|
0.6
|
1.0
|
1.6
|
|
壳体试验压力(Mpa)*
|
0.9
|
1.5
|
2.4
|
|
密封试验压力(Mpa)
|
0.66
|
1.1
|
1.76
|
|
驱动方式
|
D71X型对夹软密封蝶阀可选蜗轮传动、电动、气动、液动
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
工作温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
对夹软密封蝶阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
填料
|
柔性石墨
|
|
密封圈
|
丁腈耐油橡胶
|
|
阀轴
|
2Cr13
|
