产品说明:

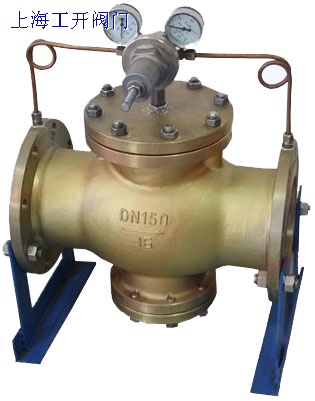

YK43F铜氧气减压阀(先导式),氧气减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。氧气减压阀主要用于气体管路,如氧气、氮气、氢气、液化气、天然气等气体。
减压阀的种类很多,常见的有:先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用活塞式减压阀、背压调节阀等等。它们分别适用于不同的工作介质。
YK43F铜氧气减压阀工作原理及结构:
上海工开阀门减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡。
减压阀技术参数:
1、公称压力:1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力:P=1.5PN
3.密封试验压力:P=1.1PN
4、出口压力:1.0MPa调节阀0.09~0.8MPa
1.6MPa调节阀0.10~1.2MPa
2.5MPa调节阀0.15~1.6MPa
5、适用介质:水 蒸气
6、适用温度:0℃~80℃
产品标准:
《减压阀 一般要求》GB/T12244-1989
《减压阀性能试验方法》GB/T12245-1989
《先导式减压阀》GB/T12246-1989
《先导式减压阀 产品质量分等》JB/T53265-1999
《钢制阀门 一般要求》GB/T 12224-2005
《阀门的检验与试验》JB/T 9092-1999
工程标准:
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
《通风与空调工程施工质量验收规范》GB50243-2002
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:www.gkpv.cn
