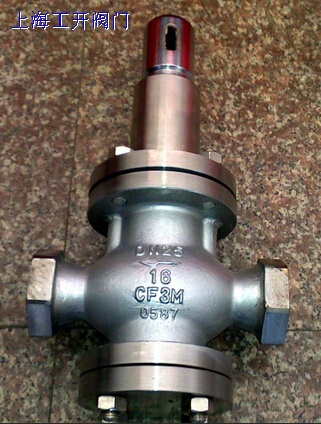

Y12X水用减压阀

水用减压阀
产品名称:水用减压阀
产品型号:Y12X
产品说明:
产品说明:
     Y12X水用减压阀适用于工作温度0-90oC的水、空气和非腐蚀液体管路上。在高层建筑的冷热水供水和消防供水系统中,可取代常规分区水管,简化和节省系统的设备,降低工程造价。该产品比膜片式提高寿命3倍以上。
产品使用调整:
    按照以下步骤慢慢转动调节螺丝,即可完成设定。不当的调整操作可能形成水击或砰砰作响声等,可能对减压阀或其他设备造成损坏。
(1)关闭减压阀前后截断阀,在保证安全阀不起跳的情况下,开启旁路管线截断阀并保持足够的时间,以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后,关闭旁路管线截断阀。
(2)缓慢打开安装在减压阀前的截断阀,并调整减压阀后截断阀的开启度,保持管道有小流量通过。
(3)松锁紧螺母,缓慢转动调整螺丝,并观察阀后的压力表,直到要求的设定植为止(顺时针转动压力上升,逆时针转动压力下降)。对于带手柄的型号,由于正常状态下,手柄处于自锁位置,因此调整压力时,应首先按下手柄,松开自锁,再缓慢转动调整螺丝,并观察阀后最近的压力表,直到要求的设定植为止(顺时针转动手柄时,阀后压力上升;逆时针转动手柄时,阀后压力下降。
(4)缓慢打开减压阀后截断阀,并按照步骤(3)进一步调整阀后压力,直到要求的设定植为止。
(5)完成调整后,拧紧锁紧螺母。对于带手柄的型号,拉出手柄,利用内部装置锁紧;如果手柄没有锁紧,左右转动手柄,即可完成自锁动作。
产品主要零件材质:
零件名称 材料
阀体、上盖、下盖 灰铸铁、铸钢
调节弹簧 硅锰钢
活塞 不锈钢
缸套 不锈钢
产品主要外形尺寸:
型号 尺寸(mm)
Y12X-16C     DN 15 20 25 32 40 50 65 80 100 125 150 200
L 160 160 180 200 200 220 280 310 350 450 520 550
H1 170 170 188 192 270 270 310 403 448 570 590 640
H2 75 75 77 82 98 98 138 152 170 222 242 262
产品安装和使用:
   1、 安装减压阀之前必须对管路系统进行冲洗清理,以防焊渣、氧化皮等赃物流入阀内,影响阀门正常工作。
   2、 减压阀应安装便于操作和维修的地方,并且必须直立安装在水平管路上,应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿装反。
   3、 减压阀在安装使用时,应先把旁通管路上的截止阀打开,排除管路中的冷凝水和汽水混合物,以防减压阀开启时产生水击现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧螺母背紧,拧上防护罩。
   4、 减压阀前应安装过滤器,以防止介质中的杂质进入减压阀,影响其性能。
   5、 安装的减压阀前后应有一段直管,阀前直管长度约为600毫米,阀后直管长度约为1000毫米。
   6、 减压阀进口还要装汽水分离器和疏水阀,减压阀出口也要装疏水阀。减压阀
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:www.gkfm.cn 本阀由上海工开阀门制造有限公司http://www.gkpv.cn 生产供应。
