BQ641F气动保温球阀

气动保温球阀
产品名称:气动保温球阀
产品型号:BQ641F
产品说明:
   BQ641F气动保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。 由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

产品技术标准:
设计标准:ASME B 16.34 GB/T12224
结构长度:ASME B 16.10 GB/T12221
连接法兰:ASME B 16.5、JB/T 79
试验和检验:JB/T9092 API 598
适用介质:重油、胶类等易凝固介质

产品主要零件材质:
序号 零件名称 材质
C P R
1 夹套 25 SUS304 SUS304
2 阀座 WCB SUS304 SUS316
3 阀体 25 SUS304 SUS316
4 密封圈 RPTFE、PTFE、对位聚苯
5 球体 SUS304 SUS304 SUS316
6 阀杆 1Cr13 SUS304 SUS316
7 填料 柔性石墨 、RPTFE、PTFE
8 填料压盖 WCB SUS304 SUS316

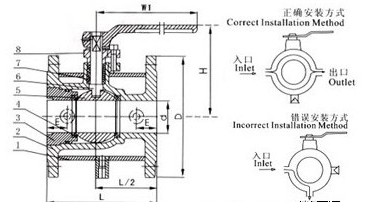

产品主要外形及尺寸:
公称通径(DN) d L D E Q H W 管螺纹
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3



订货须知:
  产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
  如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151  网址:www.gkpv.cn
