金属硬密封球阀采用偏心结构，在关闭过程中，阀座与球冷酷 间的密封比压能迅速增加，从而确保了密封副的可靠密封。当阀门开启时，阀座与球体能迅速脱离，有效地减小了操作力矩，并使阀座表面与球面之间的控伤可能性降到最小。
产品结构特点：
金属硬密封
球阀经过特殊工艺处理的球体与阀座，特别适用于较高温度及含各种粉尘与固体颗粒的介质。
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、本系列球阀应按规定流向使用。
3、本系列球阀可配多种驱动装置。
产品主要零件及材质：
序号
No |
零件名称
Accessory name |
材质 Material |
| CB |
ASTM |
| 1 |
阀体 Body |
WCB |
A216-WCB |
| 2 |
阀座 Seat |
1Cr18Ni9Ti |
304 |
| 3 |
球体 Ball |
2Cr13 |
A276-420 |
| 4 |
螺钉 Screw nial |
35 |
A193-B7 |
| 5 |
手柄 Wrench |
玛钢 |
A47-667 Gr.32510 |
| 6 |
挡圈 Ring |
65Mn |
AISI 1066 |
| 7 |
阀杆 Stem |
1Cr13 |
A276-410 |
| 8 |
定位片 Locating piece |
25 |
A105 |
| 9 |
填料压盖 Gland |
WCB |
A216-WCB |
| 10 |
填料 Stuffing |
柔性石墨
graphite PTFE |
柔性石墨
graphite PTFE |
| 11 |
垫片 Gasket |
柔性石墨 +不锈钢
graphite+stainless steel |
B12.10-304/F.G |
| 12 |
螺母 Nut |
35 |
A194-2H |
| 13 |
螺柱 Stud |
35CrMoA |
A193-B7 |
| 14 |
座垫 Gasket |
1Cr18Ni9Ti |
304 |
| 15 |
弹簧 Spring |
60Si2Mn |
AISI 9260 |
产品主要性能规范：
| 压力等级 Pressure Rating |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
1.50 |
300 |
400 |
600 |
试验压力
Test Pressure
(MPa) |
壳体试验
Shell Test |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封试验
Pressure Test |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5 5 |
7.48 |
11.0 |
适用工况
Applicable
Operating Mode |
适用介质
Applicable Mediums |
纸浆、浆料、粉尘及含各种固体颗粒的介质
Pulps like paper pulp, dusts, and medium with solid particles. |
适用温度
Applicable Temperature |
-196～≤550℃ |
适用规范
Applicable
specification |
设计制造按
The designing and manufacturing work follows |
GB12237-89 API 6D JPI7S-48 |
法兰尺寸按
Flange dimension according |
JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214 |
结构长度按
Physical dimension according |
GB12221-89 ANSI B16.10 AIS B2002 |
检验试验按
Test and inspection according |
JB/T9092-99 API 598 |

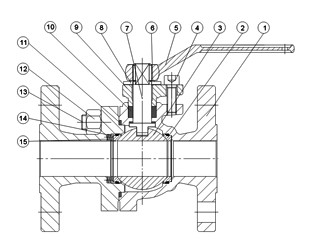

产品结构图：
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：www.gkpv.cn
