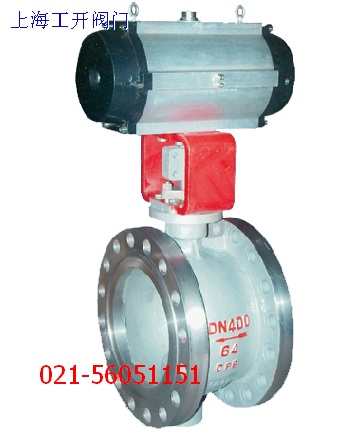

YVQ40型偏心V型调节球阀
产品说明：
V型调节阀是一种阀芯座采用金属，或金属加聚四氟乙烯密封配合的旋转球阀，既可用作控制调节阀，又可作关断切断阀使用。
由于具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并且具有自洁功能又可防止球芯卡死，特别适用于悬浮液、纸张、高粘度、悬浆等不干净、含纤维介质场合。
采用直连式安装方式，具有结构紧凑、尺寸小、重量轻、阻力小、 动作稳定可靠等优点。
V型球阀能够进行比较精确的流量调节与控制。
产品主要性能规范：
| 公称压力 Nominal pressure |
0.6 |
1.0 |
1.6 |
2.0 |
2.5 |
4.0 |
5.0 |
6.4 |
10 |
| 壳体试验压力 Shell test pressure |
0.9 |
1.5 |
2.4 |
3.0 |
3.8 |
6.0 |
7.5 |
9.6 |
15 |
| 高压密封试验 High pressure tight test |
0.66 |
1.1 |
1.8 |
2.2 |
2.8 |
4.4 |
5.5 |
7.1 |
11 |
适用介质及温度℃
Applicable media & Temperature |
YVQ40Fm型 |
水、蒸汽、纸浆等溶液
Water,vapor,pulp,and other solutions,t≤180℃ |
| YVQ40Y型 |
天然气、煤气、液化气、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃ |
| YVQ40Ym型 |
溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等
Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas,
waste residues,etc.t ≤300℃ |
产品主要零件材质及代号：
零件名称
Name of part |
YCQ40Fm型 |
YCQ40Y型 |
YCQ40Ym型 |
阀体
Valve body |
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8 |
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8 |
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8 |
阀杆
Valve stem |
2Cr13/304 |
2Cr13/304 |
2Cr13/304 |
阀芯密封副
Sealing set for valve body |
WCB/CF8+Cr |
WCB/CF8+硬化合金钢
WCB/CF8+Hardens alloy steel
|
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel |
阀座密封副
Sealing set for valve seat |
PTFE/Molon |
WCB/CF8+硬化合金钢
WCB/CF8+Hardens alloy steel |
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel |
说明：1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰；
2、结构长度参照GB 12221-2005，ASNE B16.10的规定；
3、制造和验收技术条件参照GB12237-89，API 6D；
4、压力试验按JB/T9092-1999，GB/T13927-92，AP1598的要求。
产品主要外形尺寸：
公称压力
PN |
公称通径
DN（mm） |
尺寸（mm） |
| L |
D |
K |
d |
b |
z-d0 |
Ws |
Hs |
Hw |
Hd |
1.6
MPa |
50 |
124 |
165 |
125 |
100 |
16 |
4-φ18 |
230 |
164 |
260 |
310 |
| 65 |
145 |
185 |
145 |
120 |
18 |
4-φ18 |
250 |
180 |
275 |
330 |
| 80 |
165 |
200 |
160 |
135 |
20 |
8-φ18 |
300 |
200 |
300 |
360 |
| 100 |
194 |
220 |
180 |
155 |
20 |
8-φ18 |
320 |
235 |
335 |
390 |
| 125 |
210 |
250 |
210 |
185 |
22 |
8-φ18 |
400 |
260 |
355 |
405 |
| 150 |
229 |
285 |
240 |
210 |
24 |
8-φ23 |
500 |
280 |
375 |
440 |
| 200 |
243 |
340 |
295 |
265 |
26 |
12-φ23 |
800 |
320 |
410 |
470 |
| 250 |
297 |
405 |
355 |
320 |
30 |
12-φ25 |
1000 |
355 |
485 |
550 |
| 300 |
338 |
460 |
410 |
375 |
30 |
12-φ25 |
1200 |
400 |
530 |
595 |
1.6
MPa |
50 |
124 |
165 |
125 |
100 |
20 |
4-φ18 |
230 |
164 |
260 |
310 |
| 65 |
145 |
185 |
145 |
120 |
22 |
8-φ18 |
250 |
180 |
275 |
330 |
| 80 |
165 |
200 |
160 |
135 |
22 |
8-φ18 |
300 |
200 |
300 |
360 |
| 100 |
194 |
230 |
190 |
160 |
24 |
8-φ23 |
320 |
235 |
335 |
390 |
| 125 |
210 |
270 |
220 |
188 |
28 |
8-φ25 |
400 |
260 |
355 |
405 |
| 150 |
229 |
300 |
250 |
218 |
30 |
8-φ25 |
500 |
280 |
375 |
440 |
| 200 |
243 |
360 |
310 |
278 |
34 |
12-φ25 |
800 |
320 |
410 |
470 |
| 250 |
297 |
425 |
370 |
332 |
36 |
12-φ30 |
1000 |
355 |
485 |
550 |
| 300 |
338 |
485 |
430 |
390 |
40 |
16-φ30 |
1200 |
400 |
530 |
595 |
注：本产品法兰密封面型式按GB/T 9113.1-2000规定的凸面法兰，当用户法兰密封形式与表中规定不同时，请另注明。
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：
