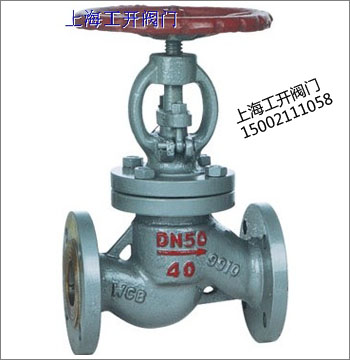

J41N燃气、液化气截止阀

燃气、液化气截止阀
一、产品说明
        燃气截止阀采用成形聚四氟乙烯/柔性石墨作为动密封填料，由填料压盖提供初始密封，当发生磨损引起的懂密封泄漏时，可用填料压盖螺母进行调整，适用于大多数高中压非腐蚀性流体输送场合。
二、操作原理和结构说明
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用。
3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好。
三、产品主要设计参数
设计、制造：GB/T12235-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15-300mm
公称压力：PN1.6/2.5/4.0Mpa
四、产品主要性能参数

压力等级		常温试验压力（Mpa)
		壳体	密封	低气压密封
公称压力(Mpa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
适用温度		-40~+80℃
适用介质		天然气， 液化石油气等

五、产品主要零件材料

零 件 名 称	材 料
阀 体 阀 盖	碳 素 钢 WCB
阀 杆	铬 不 锈 钢 Cr13
阀 瓣	25# 密 封 面 尼 龙 1010
阀 杆 螺 母	青 铜
填 料	增强聚四氟乙烯成形
垫 片	XB450
手 轮	球 墨 铸 铁

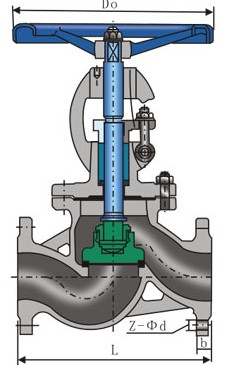

六、产品主要外形结构图

订货须知：
       产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考，请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
