900X紧急关闭阀

紧急关闭阀 紧急关闭阀 紧急关闭阀 紧急关闭阀
产品名称:紧急关闭阀
产品型号:900X
产品说明:

900X紧急关闭阀
产品说明:
    900X紧急关闭阀有主阀、针阀、导阀、压力表以及接管等其他管件组成是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门
    900X紧急关闭阀用于生活供水和消防供水并联供水系统中,正常情况供生活用水,当火灾发生时消防用水时,阀门自动关闭生活用水,确保足够的消防用水。当消防停止用水时压力减少,阀门自动恢复生活用水,该阀使系统无须另设专门的消防单独供水管网,大大地节省了工程建设成本和日常的用水量。该阀控制灵敏、安全可靠、调试简单、使用寿命长。
900X紧急关闭阀的工作原理:
    当主阀进出口压力低于导阀设定的压力时,导阀此时处于开通状态,主阀上盖腔内压力与主阀出口压力相等,进口与出口存在压差,水流经阀口由出口流出。当消防泵启动,或变频泵压力升高,超过导阀设定压力时,由主阀进口通向导阀控制管压力升高,作用在弹簧上的压力增大,向下压紧,带动阀芯下移,使导阀关闭,此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔,因阀瓣受到向下的压力大于向上的推力,主阀关闭。
值得注意的是,进口压力小于设定压力该阀一直处于开启状态,进口压力大于设定压力,该阀处于关闭状态。
900X紧急关闭阀的主要技术参数:

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

900X紧急关闭阀的主要零件材质:
零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

900X紧急关闭阀的主要外形及连接尺寸:
DN L A A1 H H1 F D
mm
D1
mm
D2
mm
n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 330 155 395 278 170 150 150 150 110 110 112 88 88 84 4-17.5 4-17.5 4-18
50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 980 490 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 1230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

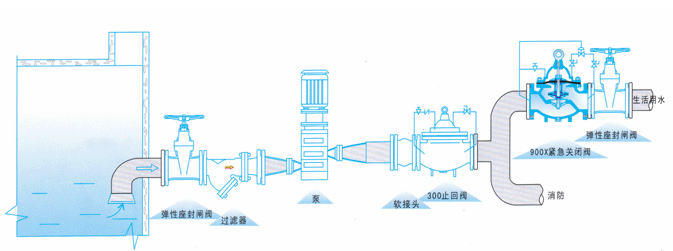

900X紧急关闭阀的安装示意图:
900X紧急关闭阀安装示意图


订货须知:
   产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
   如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151  网址:www.gkpv.cn
