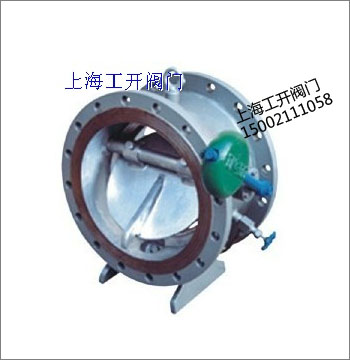

微阻缓闭消声止回阀
公称压力:1.0~1.6MPa
公称通径:200~2000mm
适用介质:清水、泥浆水、污水、海水
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
微阻缓闭消声止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭的水锤压力,可保障管网安全运行。
产品用途及特点:
微阻缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求,采用斜板式结构,达到无震动、无嘈声、运行平稳,确保宾馆、住宅环境安静,并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流,从而大大降低了停泵倒流的水压冲力,消除了破坏性水锤峰值的产生,截流密封采用丁腈橡胶,密封性能好、减震耐磨、使用寿命长、维修方便等特点。
产品零部件材质:
零件名称 |
阀体 |
蝶板 |
阀杆 |
缓冲油缸 |
密封圈 |
材料 |
灰铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
产品主要外形尺寸:
DN(mm) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
2000 |
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
790 |
950 |
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
2150 |
2550 |
B |
450 |
520 |
590 |
670 |
750 |
780 |
850 |
970 |
1080 |
1200 |
1300 |
1450 |
1670 |
1880 |
1950 |
2450 |
订货须知:
产品使用的场合非常重要或环境比较复杂时, 本文中所有文字、数据、图片均只适用于参考,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
产品型号、性能参数、结构尺寸参数以及价格等详情,有任何疑问,您可以致电给我们,我们将为您提供最优质的售前咨询服务。请联系电话:021-56051151
