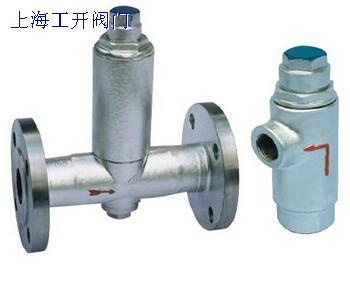

CS44F、CS14F波纹管式蒸汽疏水阀

    波纹管式疏水阀是热静力型疏水阀中最经济实验用的节能型疏水阀。它的优点是：体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于80%，不锈钢波纹管伸缩量大，好调整，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度低于饱和温度18℃-40℃。
    波纹管式疏水阀适用于蒸汽管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。
工作原理：
    波纹管式疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。
产品特点：
1、不锈钢玻纹管坚固耐用，使用寿命长。
2、可调整凝结水的排放温度，利用显热，节能效果显著。
3、 阀前始终有凝结水，形成可靠的水封，无蒸汽泄漏。
4、不受震动、蒸汽压力波动和水锤的影响。
5、 可任意角度安装，不受安装方位限制，并且排空气性能优良。
6、 结构简单，并带有过滤装置，方便安装和维护。
产品主要外形尺寸：

产品型号	口 径	连接方式	工作压力 范围 (Mpa)	排水温度 调节范围 (℃)	最高允许 温度	阀体 材料	外型尺寸
							L	H1	H2	B
CS14F-16C	15	螺纹	0.01-1.6	60-120	220	WCB	90	125	33	58
	20						90	125	33	58
	25						95	128	36	58
CS14F-16	15	螺纹	0.01-1.6	60-120	200	HT200	75	123	32	58
	20						85	125	33	58
	25						95	130	37	58
CS44F-16C	15	法兰	0.01-1.6	60-120	220	WCB	150	125	48	58
	20						150	125	53	58
	25						160	128	58	58
	32						230	128	70	58
	40						230	128	75	58
	50						230	128	83	58
CS14TF-16C (角式)	15	螺纹	0.01-1.6	60-120	220	WCB	35	157	87	42
	20						35	157	87	42
	25						38	157	87	42
法兰连接按HG20592-97或HG20615-97标准制造或按用户要求制造

订货须知：
   产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
   如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151  网址：www.gkpv.cn 。
