【产品性能参数】
Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀主要性能参数
| 型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
| Z15T-10 |
10 |
1.0 |
≤100 |
水 |
| Z15W-10 |
10 |
1.0 |
油品 |
【产品零部件材料】
Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀零部件材料
| 型号 |
材料 |
| 阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
| Z15T-10 |
灰铸铁 |
铬不锈钢 |
铜合金 |
石棉 |
| Z15W-10 |
灰铸铁 |
铬不锈钢 |
阀体材料 |
石棉 |

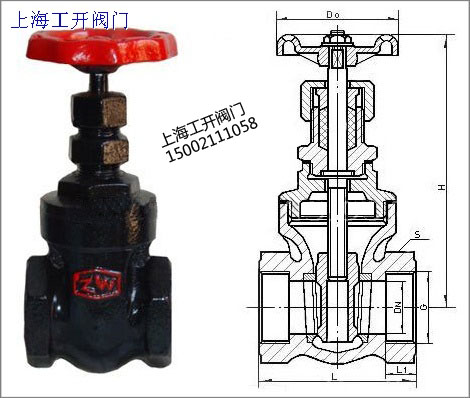

【产品外形及结构尺寸】
| DN |
Rc / in |
L |
D |
H |
D0 |
| 15 |
1/2 |
60 |
32 |
110 |
55 |
| 20 |
3/4 |
65 |
36 |
120 |
55 |
| 25 |
1 |
75 |
46 |
145 |
65 |
| 32 |
11/4 |
85 |
55 |
155 |
65 |
| 40 |
11/2 |
95 |
62 |
180 |
80 |
| 50 |
2 |
110 |
75 |
205 |
110 |
| 65 |
21/2 |
120 |
92 |
235 |
120 |
| 80 |
3 |
150 |
105 |
280 |
140 |
本文中所有文字、数据、图片均只适用于参考，Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀型号、Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀性能参数、Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀结构尺寸参数、Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀价格等详情，请联系电话：021-56051151 www.gkpv.cn
