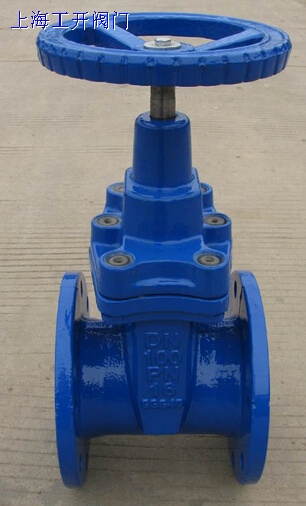

Z45X-16Q德标软密封闸阀

德标软密封闸阀
产品名称:德标软密封闸阀
产品型号:Z45X-16Q
产品说明:
 Z45X-16Q德标软密封闸阀
    上海工开阀生产的软密封闸阀克服了一般闸阀密封不良弹性疲乏、易生锈等缺陷。软密封闸阀利用弹性闸板产生微量变形的补偿作用,达到良好的密封效果,该阀具有开关轻巧,密封可靠弹性记忆佳及使用寿命长等显著优点。可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系等流体管线上作为调节和截流装置使用。
产品特点:
①平底式阀座
传统的闸阀往往在通水洗管后即因外物诸如石头,木块,水泥,纸屑,杂物等淤积于阀底凹槽内。容易造成无法关闭紧密而形成漏水现象,软密封闸阀低部采用与水管相同的平底设计,不易造成杂物淤积,使流体通畅无阻。
②整体包胶
阀板采用高品质的橡胶进行整体内,外包胶,国内一流的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸,且橡胶与球墨铸铁闸板连接牢靠,不易脱落及弹性记忆佳。
③有助生饮
由于阀体内部以无毒性环氧树脂涂装,闸板的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象,可供生饮。
④精铸阀体
阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
④重量轻
本体采用球墨铸造制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。
 Z45X-16Q德标软密封闸阀连接尺寸:
德标F4闸阀 产品技术参数
 型号DN  结构长度L-mm  中心高h-mm  手轮直径D-mm  公称直径a-mm  法兰直径d-mm  孔中心距c-mm  孔数及孔径x-n  法兰厚度(含水线)T-mm 凸台高度f-mm 凸台外径g-mm  公称压力
 50  150  241  138  50  158  125  4-Φ18  16.5  2  99  PN16
 65  170  270  173  65  180  145  4-Φ18  17  2  118
 80  180  292  173  80  196  160  8-Φ18  19  3  132
 100  190  333  200  100  215  180  8-Φ18  20  3  156
 125  200  384  230  125  250  210  8-Φ18  20  3  184
 150  210  420  230  150  280  240  8-Φ23  20  3  211
 200  230  512  270  200  336  295  12-Φ23  21  3  266
 250  250  602  350  250  405  355  12-Φ26  25  3  319
 300  270  705  350  300  460  410  12-Φ26  28  4  370
 350  290  782  450  350  520  470  16-Φ26  28  4  430
 400  310  880  480  400  580  525  16-Φ30  28  4  475
 500  350  1055  600  500  715  650  20-Φ34  29  4  580
 600  390  1260  600  600  840  770  20-Φ40  38  4  680
订货须知:
    产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
    如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:www.gkfm.cn 本阀由上海工开阀门制造有限公司http://www.gkpv.cn 生产供应。
