G49J三通式隔膜阀

三通式隔膜阀 三通式隔膜阀
产品名称:三通式隔膜阀
产品型号:G49J
产品说明:
产品说明
    EG46J直通式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
产品主要性能参数:
工作温度 适用介质
≤85℃ 一般腐蚀性介质
注:此温度问基型产品适用温度,如有不同要求,可按情况定
产品主要零件的材质:
名称 材料
阀体 铸铁、铸铁/衬胶
阀盖 铸铁
阀瓣 铸铁
手轮 铸铁
隔膜 天然胶、丁基胶等
阀杆 碳钢

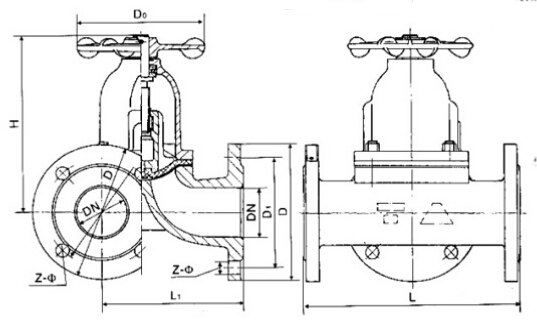

产品主要外形尺寸和连接尺寸:
 EG46J直通式隔膜阀
DN 公称压力Mpa 工作压力Mpa L L1 D Z-φ D1 H D0
25 1.0 1.0 160 96 115 4-14 85 116 83
32 180 118 135 4-18 100 153 114
40 200 135 145 4-18 110 167 114
50 230 150 160 4-18 125 198 140
65 290 182 180 4-18 145 234 165
80 310 210 195 8-18 160 258 230
100 350 245 215 8-18 180 270 280
125 400 275 245 8-18 210 338 320
采用标准 设计与制造:GB12239 结构长度:JB12221 法兰连接尺寸:JB78(1.0Mpa)
订货须知:
   产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
   如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151  网址:www.gkpv.cn
