H71H/W对夹升降式止回阀
产品说明:
H71H/W
对夹升降式止回阀主要功能水锤压力很小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快。结构长度很短、体积很小、重量很轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利,并能大量节约材料、降低造价。可在任何位置的管路上安装,防止介质逆流,锅炉给水系统上回,其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。它的运用范围广泛,凡水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。
产品主要性能参数:
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
壳体 |
密封 |
H71W-16T |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸体、油品等 |
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
H71W-25H |
≤300 |
H71W-25P |
≤200 |
硝酸等腐蚀性介质 |
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸体、油品等 |
H71W-40P |
≤200 |
硝酸等腐蚀性介质 |

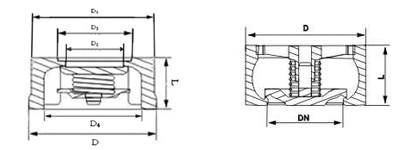

产品主要外形尺寸及结构图:
公称压力PN
MPa |
公称通径
DN |
尺寸(mm) |
L |
D1 |
D2 |
D3 |
D4 |
D5 |
1.0MPa
1.6MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
20 |
19 |
62 |
19 |
30 |
40 |
50 |
25 |
22 |
72 |
24 |
35 |
47 |
58 |
32 |
28 |
83 |
31 |
46 |
56 |
68 |
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
50 |
40 |
108 |
48 |
65 |
78 |
90 |
65 |
46 |
128 |
62 |
80 |
95 |
110 |
80 |
50 |
142 |
76 |
96 |
110 |
128 |
100 |
60 |
162 |
95 |
115 |
132 |
150 |
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:
