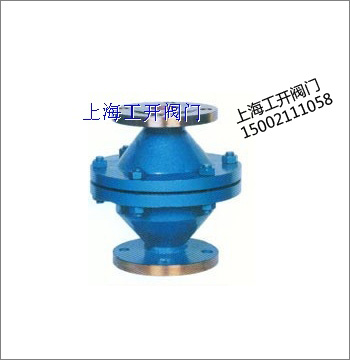

GZW/GYW型阻爆燃型管道阻火器
产品简述：管道阻火器是适用于石化、化工、轻工等行业的可燃气体输送过程中的安全装置。上海工开阀门生产制造的管道阻火器是经过严谨的阻火理论设计和精密专用的机械设备加工制造而成的。根据阻火器性能和阻火等级可分为阻爆燃型和阻爆轰型两大类。
结构特点：
    产品由芯件和壳体两部分组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一头平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上Y形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应”，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。
适用范围：
     输送可燃性气体的管道上，包括火炬系统、油气回收系统、加热炉燃料气的管网上，气体净化通化系统、煤矿瓦斯排放系统及乙炔、氢气系统等。
阻爆燃型管道阻火器主要外形尺寸：

结构形式	普通型	阻爆燃型	阻爆轰型
最大试验安全间隙mm	MESG≥0.9	0.5＜MESG＜0.9	MESG≤0.5
阻火级别	ⅡA	ⅡB	ⅡC
使用场所	储罐、管端防空	放空管、燃气管道	爆轰管道

规 格 PN(MPa)		外形尺寸				螺栓
		K	D	DL	L	数量	螺纹
DN50	HG20592-97 PN1.6	125	165	175	190	4	M16
DN80		160	200	210	225	8	M16
DN100		180	220	230	245	8	M16
DN150		240	285	330	280	8	M20
DN200		295	340	390	300	12	M20
DN250		355	405	440	325	12	M24
DN300		410	460	500	350	12	M24

安装与维护：
    管道阻火器与管路连接可水平安装也可垂直安装。定期检查，一旦发现堵塞，应用高压蒸汽、压缩空气或有机溶剂清洗，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。
执行标准：
     GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。
    注：由GZ-Ⅱ型爆轰型管道阻火器适用介质和场合不同，其结构尺寸变化大，一般情况根据用户提供的有关技术数据，先由我司设计图纸，再由用户确认，故暂不提供外形尺寸。
