ZPG自动排污过滤器

ZPG自动排污过滤器
产品说明：
   ZPG自动排污过滤器是一个能使用低质水进行工业泠却的过滤器，同时也可用于其他需要过滤的工艺过程,它具有冲洗排除杂质功能，一股安装在换热器其他执行机构的前面，定期清冼排除杂质。
   当正常情况下,转向阀开启,水流经过滤器筒过滤后,由出口排出。当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部份又从过滤器外经杂质收集段网孔进过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上杂质的效果,杂质仍通过排污口排出。
产品工作原理：
1、反冲洗过滤器-工作过滤
正常工作时，水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
  2、反冲洗过滤器-冲洗排污
正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。再关闭排污口上的过滤器进入正常工作状态。
  3、反冲洗过滤器-反冲洗排污
反冲洗时，水流转向阀为关闭状态,排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流速增大，反洗效果好。
产品性能特点：
1、ZPG型反冲洗过滤器运行管理方便，过滤速度高，冲洗简单可靠，反冲洗能力强、不需动力、节能。
2、冲洗排污可在全流量下正常工作，既保持系统高的流量，又具有很低的压力降（小于0.05-0.1m水柱）避免了由于流速低面造成的表面污渍。
3、节能投资运行费用。在安装过程中不需高旁通管理，减少了旁路三个阀门的投资及安装费用，直接安装在管网上，不需任何支撑结构，节省空间。不需拆卸排污，降低了劳动强度，避免了调试和维修过程中的拆卸和排污、省工、省力、省时。
产品技术参数：

壳体材质	碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度℃	-30～380	-80～450
公称压力MPa	0.6～5.0 150Lb～600Lb
过滤精度（目/in）	10-300

 产品主要外形及结构尺寸：

ZPG-L型（直角式）自动排污过滤器

规格	A	B	L	排污口Dg
ZPG-L-100	265	160	365	32
ZPG-L-125	315	190	440	40
ZPG-L-150	375	220	520	50
ZPG-L-200	500	260	670	65
ZPG-L-250	625	310	830	80
ZPG-L-300	750	350	1000	100
ZPG-L-350	875	410	1180	125
ZPG-L-400	1000	470	1350	150
ZPG-L-450	1150	510	1500	150
ZPG-L-500	1250	550	1680	150
ZPG-L-600	1500	650	2000	200
ZPG-L-700	1720	670	2280	200
ZPG-L-800	1900	685	2500	200
ZPG-L-900	2180	785	2800	200
ZPG-L-1000	2180	860	3120	250

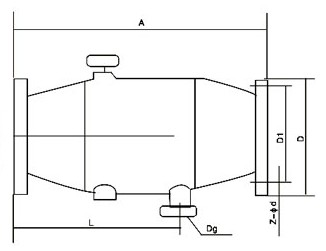

ZPG-I型（直通式）自动排污过滤器

规格	A	L	排污口Dg
ZPG-I-100	250	350	32
ZPG-I-125	320	428	40
ZPG-I-150	380	525	50
ZPG-I-200	520	700	65
ZPG-I-250	660	875	80
ZPG-I-300	790	950	100
ZPG-I-350	885	1200	125
ZPG-I-400	1040	1400	150
ZPG-I-450	1145	1550	150
ZPG-I-500	1250	1700	150
ZPG-I-600	1460	2000	200
ZPG-I-700	1720	2280	200
ZPG-I-800	1900	2500	200
ZPG-I-900	2180	2800	200
ZPG-I-1000	2470	3120	250

  产品安装、使用、维护：
1、直接安装在产品管道上，不需任何支撑结构，一般靠近被保护的设备前。
2、冲洗可分两阶段进行。一是清洗排污阶段，打开排污阀约30秒的时间，根据管内杂质情况定，让杂质从排污口排出；二是反冲洗阶段,排污阀仍打开，开启水流转向阀约30秒，将粘附在过滤网上的留物反冲洗排出。
3、该设备无易损件，只定期根据水质进行排污即可。
订货须知：
   产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
   如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151  网址：www.gkpv.cn
