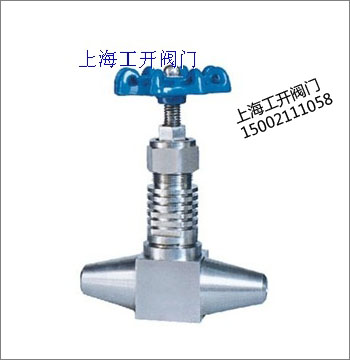

J61W针型阀
一、产品说明
针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。
二、产品应用
针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。
制造标准：
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
三、产品主要零件材料
| 序号 |
零件名称 |
材质 |
| 1 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
| 2 |
阀盖垫片 |
紫铜PTFE |
| 3 |
阀盖 |
20# A105 SS304 SS304L SS316 SS316L |
| 4 |
填料垫 |
PTFE 柔性石墨 金属盘根 |
| 5 |
填料 |
PTFE 柔性石墨 |
| 6 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
| 7 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
| 8 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
| 9 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
| 10 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |

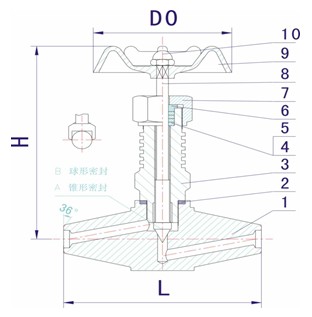

四、产品外形结构图
五、产品安装注意事项
1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话：021-56051151 网址：
www.gkpv.cn
