J13W/H内螺纹针型阀

内螺纹针型阀
产品名称:内螺纹针型阀
产品型号:J13W/H
产品说明:
J13W/H内螺纹针型阀
一、产品说明
       针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。
二、应用规范
1、制造标准: GB/T12224-1989 JB/T7747-1995
2、连接形式: 内螺纹连接
3、 结构特征: 锥面密封 ;活动阀瓣
4、阀门检验与试验: GB/13927-1992
5、公称压力:≤10000Psi
6、适用工作温度:-29℃~+538℃
7、适用介质:水,油,气等腐蚀性与非腐蚀性介质
8、公称通径:DN6,DN10,DN15,DN20,DN25,DN32

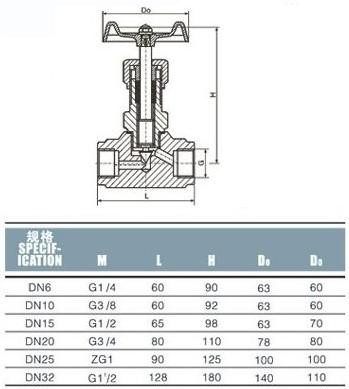

三、产品外形结构图及尺寸

四、产品安装注意事项
1、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
2、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。
订货须知:
        产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
       如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151  网址:www.gkpv.cn
