P1/QB1P1/QB1型单口排(进)气阀

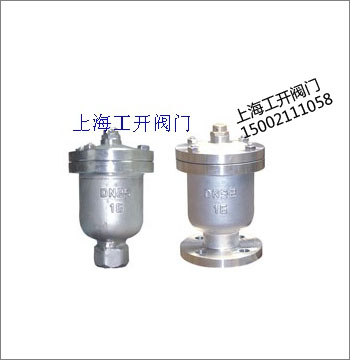

P1/QB1型单口排(进)气阀
产品名称:P1/QB1型单口排(进)气阀
产品型号:P1/QB1
产品说明:
P1/QB1型单口排(进)气阀
产品说明:
    P1/QB1-10单口排气阀用于管道上的最高点或闭气地方,来排除管内气体来疏通管道使管道在工作中正常运转。此排气阀连接有二种(丝扣、法兰)
    该阀为圆桶状式阀体,其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QBI型适用与工作温度≤80℃的管路上,作为排除管路内气体的设备。
工作原理:
   管内开始注水时,浮球会慢慢向上浮起,此时本阀已进行排气。当达到一定压力的进修,浮球紧顶住橡胶圈,说明空气已全部从排气嘴排出。
产品技术参数:
阀体、阀盖:铸铁HT200、不锈钢、碳钢
浮球:304不锈
排气口:钢H59黄铜
密封圈:丁晴橡皮
松紧螺丝:A3
工作压力:1.0MPa
密封压力:1.1MPa
强度压力:1.5MPa
产品主要外形和连接尺寸:
丝扣式外型尺寸
公称通径 DN ZG Φ H
15 1/2" 135 205
20 3/4" 135 205
25 1" 135 205
40 11/2 150 205
50 2" 150 205
法兰式外型尺寸
公称通径 DN D D1 D2 Φ H
15 95 65 45 135 210
20 105 75 55 135 210
25 115 85 65 135 210
40 140 115 80 150 210
150 160 125 100 150 210

产品外形结构图:
P1/QB1型单口排(进)气阀结构图
订货须知:
    产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
    如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151  网址:www.gkpv.cn
