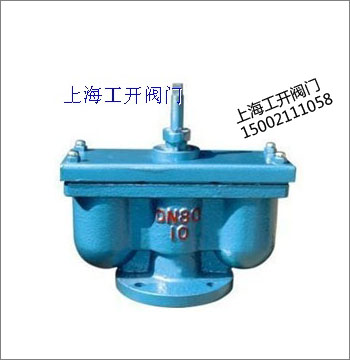

P2/QB2型
双口排气阀
产品简述:
排气阀是管道必配设备,安装在管道最高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常,如停电,停泵管内会出现负压力会引起管道振动或破裂,该排气阀及时吸气,确保管路安全。
P2/QB2型双口排气阀由阀体、阀盖、浮球等组成,安装于工作介质为水的管道上,作为排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形、破裂,是管道必备之设备。并具有能够排除管道中的气体,减少阻力,节约能源;当管道负压时本产品能自动吸入空气防止管道破裂;浮球为不锈钢,使用寿命长,安全可靠。
双口排 (进)气阀适用于工业介质为水的管路上,作为快速排除管道内气体设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。
产品特点:
1、能够排除管道中的气体,减少阻力节约c源。
2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢,使用寿命长,安全可靠。
产品技术参数:
介质:清水
温度:常温
阀体材料:灰铸铁
浮球:304不锈钢
试验压力:1.5MPa
使用压力:1.0MPa
产品主要外形及连接尺寸:
公称通径 DN |
D |
D1 |
D2 |
L |
H |
Z- Φ d |
50 |
160 |
125 |
100 |
325 |
325 |
4-14 |
80 |
195 |
160 |
135 |
350 |
325 |
4-14 |
100 |
215 |
180 |
155 |
385 |
360 |
4-18 |
125 |
245 |
210 |
185 |
480 |
475 |
8-18 |
150 |
280 |
240 |
210 |
480 |
475 |
8-18 |
200 |
335 |
295 |
265 |
620 |
580 |
8-23 |
双口排气阀每小时排气量表:
规格 |
50 |
75 |
100 |
150 |
200 |
立方米 /小时 |
6.5-13 |
6.5-13 |
10-20 |
19-38 |
31-62 |
注:按每秒流速1.5-3.0米
订货须知:
(1)产品型号与名称;(2)公称通径DN;(3)额定流量系数KV;(4)公称压力和压差;(5)阀体和阀内组件材料;(6)流量特性;(7)适用温度;(8)电源电压和控制信号;(9)是否带附件;
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:www.gkpv.cn
