G41J衬胶隔膜阀

G41J衬胶隔膜阀
     隔膜阀的结构形式与一般阀门很不相同，它是依靠柔软的橡胶模或塑料膜来控制流体运动的。常用的隔膜阀材质分为铸铁隔膜阀，铸钢隔膜阀，不锈钢隔膜阀，塑料隔膜阀。
     隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形，也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。隔膜阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为－50～175℃。隔膜阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。
产品主要性能参数：

工作温度	适用介质
≤85℃	一般腐蚀性介质

产品主要零件的材质：

名称	材料
阀体	铸铁、铸铁/衬胶
阀盖	铸铁
阀瓣	铸铁
手轮	铸铁
隔膜	天然胶、丁基胶等
阀杆	碳钢

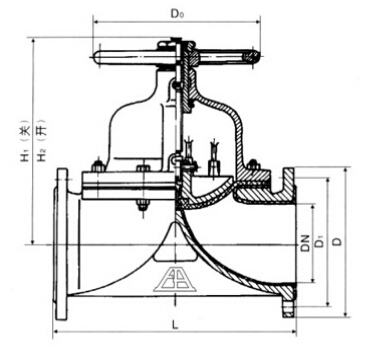

产品主要外形尺寸和连接尺寸：

DN	公称压力Mpa	工作压力Mpa	L	D	D1	Z-φ	H1	H2	D0
25	1.0	1.0	145	115	85	4-14	121	135	120
32			160	135	100	4-18	132	150	120
40			180	145	110	4-18	156	176	140
50			210	160	125	4-18	169	195	140
65			250	180	145	4-18	200	236	200
80			300	195	160	4-18	216	256	200
100			350	215	180	8-18	270	322	280
125			400	245	210	8-18	338	406	320
150			460	280	240	8-23	384	464	320
200	0.6	0.4	570	335	295	8-23	518	638	400
250			680	390	350	12-23	598	734	500
300			790	440	400	12-23	698	778	560
350			900	500	460	16-23	723	883	560
400		0.25	1000	565	505	16-25	868	1078	640
采用标准 设计与制造：GB12239 结构长度：JB1688 法兰连接长度：JB78(PN1.0Mpa)

订货须知：
   产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上海工开阀门公司的专业工程师为您审核选型。
