EG41J英标隔膜阀
隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。
产品特点:
上海工开阀门EG41J英标隔膜阀最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。
1.采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。
2.受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。
3.隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
产品主要性能参数:
产品主要零件的材质:
名称 |
材料 |
阀体 |
铸铁、铸铁/衬胶 |
阀盖 |
铸铁 |
阀瓣 |
铸铁 |
手轮 |
铸铁 |
隔膜 |
天然胶、丁基胶等 |
阀杆 |
碳钢 |

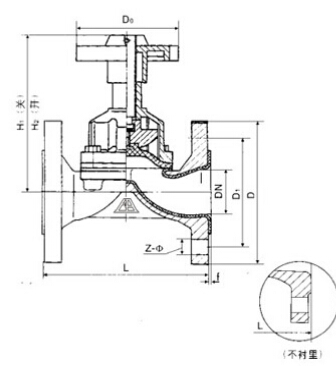

产品主要外形尺寸和连接尺寸:
|
DN |
公称压力Mpa |
工作压力Mpa |
L |
D |
D1 |
Z-φ |
f |
H1 |
H2 |
D0 |
20 |
1.6 |
1.6 |
117 |
105 |
75 |
4-14 |
2 |
93 |
103 |
66 |
25 |
127 |
115 |
85 |
4-14 |
2 |
100 |
112 |
66 |
32 |
146 |
140 |
100 |
4-18 |
2 |
127 |
144 |
96 |
40 |
159 |
150 |
110 |
4-18 |
2 |
136 |
156 |
96 |
50 |
190 |
165 |
125 |
4-18 |
2 |
151 |
177 |
118 |
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
183 |
213 |
165 |
80 |
254 |
200 |
160 |
8-18 |
2 |
198 |
273 |
230 |
100 |
305 |
220 |
180 |
8-18 |
2 |
266 |
320 |
280 |
125 |
356 |
250 |
210 |
8-18 |
3 |
319 |
386 |
280 |
150 |
406 |
285 |
240 |
8-22 |
3 |
380 |
453 |
368 |
200 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
506 |
626 |
400 |
250 |
635 |
395 |
350 |
12-22 |
3 |
598 |
734 |
500 |
300 |
0.4 |
749 |
445 |
400 |
12-22 |
3 |
698 |
778 |
560 |
350 |
749 |
505 |
460 |
16-22 |
3 |
723 |
883 |
560 |
400 |
0.25 |
- |
565 |
515 |
16-26 |
3 |
868 |
1078 |
640 |
采用标准 设计与制造:BB5156结构长度:BS5156 法兰连接长度:BS4504 |
