G45J直流式隔膜阀
产品特点:
1.本阀门与其它阀门最大的区别在于:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态。从而杜绝了通常阀门易於“跑、冒、滴、漏”等弊端。
2.由于隔膜阀的流道平滑,流阻小,故而可获得较大的流量。
3.视胶隔膜阀的阀体内腔表面视复有可供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4.由于密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
5.本阀在阀杆上端还有可窥见阀门处於启或闭位置的刻线,以指示阀门的启闭行程。
6.阀门的启闭是依靠旋转手轮而达到的。当顺时针旋转手轮时,阀位即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启。
产品主要性能参数:
注:此温度问基型产品适用温度,如有不同要求,可按情况定
产品主要零件的材质:
名称 |
材料 |
阀体 |
铸铁、铸铁/衬胶 |
阀盖 |
铸铁 |
阀瓣 |
铸铁 |
手轮 |
铸铁 |
隔膜 |
天然胶、丁基胶等 |
阀杆 |
碳钢 |

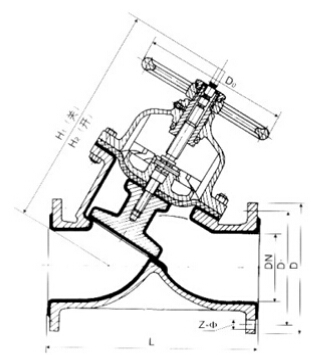

产品主要外形尺寸和连接尺寸:
|
DN |
公称压力Mpa |
L |
D |
D1 |
Z-φ |
H1 |
H2 |
D0 |
40 |
1.0 |
180 |
145 |
110 |
4-18 |
205 |
219 |
140 |
50 |
210 |
160 |
125 |
4-18 |
213 |
229 |
140 |
65 |
250 |
180 |
145 |
4-18 |
255 |
279 |
200 |
80 |
300 |
195 |
160 |
4-18 |
281 |
305 |
200 |
100 |
350 |
215 |
180 |
8-18 |
332 |
362 |
280 |
125 |
400 |
245 |
210 |
8-18 |
402 |
442 |
320 |
150 |
460 |
280 |
240 |
8-23 |
450 |
496 |
320 |
200 |
570 |
335 |
295 |
8-23 |
594 |
654 |
400 |
250 |
680 |
390 |
350 |
12-23 |
695 |
771 |
500 |
采用标准 设计与制造:GB12239 结构长度:JB1688 法兰连接长度:JB78(1.0Mpa) |
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:
