H11W/T-16内螺纹升降式止回阀

内螺纹升降式止回阀 内螺纹升降式止回阀 内螺纹升降式止回阀
产品名称:内螺纹升降式止回阀
产品型号:H11W/T-16
产品说明:
H11W/T-16内螺纹升降式止回阀
产品说明:
   H11W/T-16内螺纹升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。内螺纹升降式止回阀一般只能安装在水平管路。
   H11W/T-16内螺纹升降式止回阀是由我厂硅溶胶精密铸造不锈钢阀体。引进国外先进加工的工艺,结构合理、造型美观。阀座采用弹性密封结构,启闭轻松密封可靠。用来防止管路中的介质倒流。
产品特点:
1、结构简单、体积小、重量轻。
2、多种螺纹类型:G•NPT.BSPT.BSP DIN259/2999可供选择。
3、流道通畅、流体阻力小,阀瓣在很小的压差下就能完全打开。
4、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
产品主要技术参数:
型号 公称压力 试验压力 工作温度℃ 适用介质
强度(水)MPa 密封(水)MPa
H11T-16 1.6 2.4 1.8 ≤200 蒸汽、水
H11W-16(P) 1.6 2.4 1.8 ≤100
产品主要零部件材质:
零件名称 材料
H11T-16 H11W-16(P)
阀体、阀盖 灰铸铁,不锈钢 灰铸铁,不锈钢
密封圈 钢铜 灰铸铁,不锈钢
垫片 石棉板 石棉板
产品主要外形尺寸及结构图:
型号 DN(mm) 尺寸(mm) 重量(kg)
L I H S S0
H11T-16
H11W-16(P)
15 90 13 55 30 27 0.6
20 100 16 57 36 30 0.8
25 120 18 63 46 32 1.3
32 140 18 73 55 36 1.8
40 170 22 83 92 42 2.8
50 200 24 90 75 42 3.8

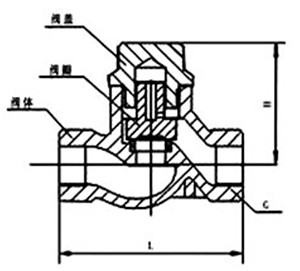

H11W/T内螺纹止回阀结构图
订货须知:
   产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
   如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151  网址:www.gkpv.cn
