CVWR型对夹式静音止回阀
公称压力:1.0~1.6MPa
公称通经:40~250mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP 1598
产品说明:
CVWR型
对夹式静音止回阀采用流体型设计,水头损失较小;内部弹簧可加速关闭,达到静音效果;金属对金属确保密封的可靠性;安装空间小。可安装于水泵出口处,能避免产生水锤、水击声和破坏性冲击,达到防止逆流和保护设备的目的。广泛用于给排水、消防、建筑、暖通、工业系统。
产品主要零部件材质:
零件名称 |
阀体 |
阀座 |
弹簧 |
阀瓣 |
材料 |
铸铁、球铁、钢 |
铜、不锈钢 |
不锈钢 |
铸铜、不锈钢 |
产品主要外形及连接尺寸:
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
L |
45 |
55 |
70 |
75 |
95 |
115 |
135 |
160 |
200 |
D |
90 |
105 |
125 |
140 |
160 |
195 |
215 |
270 |
325 |

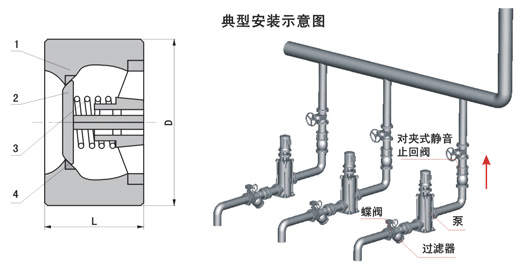

产品结构图及典型安装示意图:
订货须知:
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上海工开阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。电话:021-56051151 网址:www.gkpv.cn
